HXRQ系列中高压固态软启动装置
作者来源: 华旭电力 所属栏目:产品中心 发布日期:2012-03-15 17:48:34 点击率:3831

  HXRQ系列高压固态软启动装置,是一种用于高压大型鼠笼式电机频繁启动的设备,利用先进的晶闸管阀组件串、并联技术、计算机技术、电磁兼容技术、信息处理技术、低功耗技术和高压技术,从而实现减少大电机启动时对电网及设备的有害冲击,软停车时可避免突然停车对设备产生的损伤。大大减少启动设备的占地面积。节省综合投资费用,延长电机寿命,节能效果明显,是当代高压软启动的主导产品。

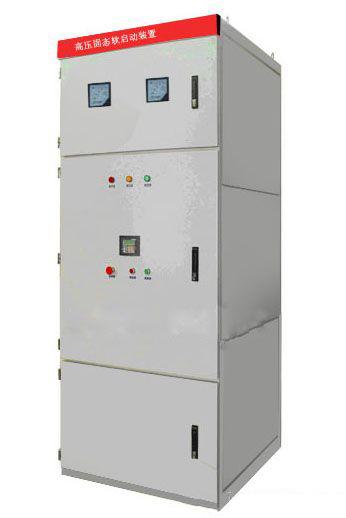

                                 高压固态电动机软启动装置



工作原理

  HXRQ系列高压固态软启动装置是串接在三相交流相电压与三相交流异步及同步电动机输入端之间,通过同时调节三个独立的反并联晶闸管阀组件的延时导通电角来改变三相异步与同步电动机的交流输入电压幅值,因此改变了三相输入交流电流的有效值,从而达到恒流启动或按一定斜率变化的曲线启动(停车)目的。当启动完成后,本装置输出电压达到额定值,对于CGR-HA系列高压固态软启动装置,这时将自动控制三相旁路接触器J吸合,电动机投入电网运行,输入/输出电压波形和电流变化的波形。
