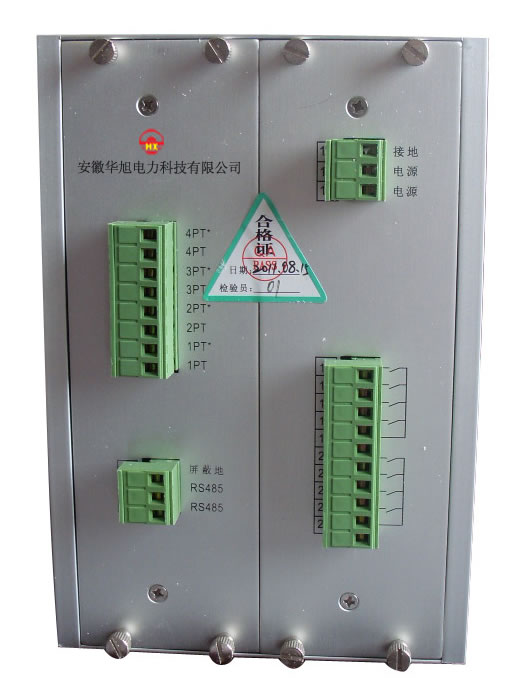

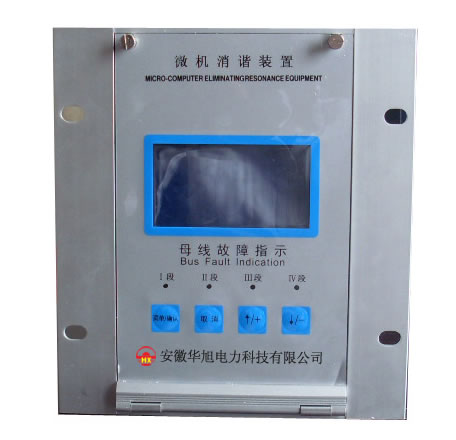

HXWX微机消谐保护装置(二次消谐)
作者来源: 华旭电力 所属栏目:HXXH消谐装置 发布日期:2011-11-03 23:55:43 点击率:5778








一、装置概述

    HXWX系列微机消谐装置是我公司针对电力部门和用户由于铁磁消谐而时常发生的电压互感器(PT)烧毁甚至爆炸的恶性事故,而研制开发的一种智能消谐装置。本装置利用ARM处理器作为装置的核心处理元件,装置具有性能稳定,抗干扰能力强等优点。不但可以消除铁磁谐振,还可以对过电压,单相接地作出报警指示。


二、装置性能

(1) 工作电源:AC /DC80~250V,功耗小于15W;
(2) 环境温度:-45℃~+50℃;
(3) 环境湿度:不大于90%RH;
(4) 可消除谐振频率:17Hz(1/3分频),25Hz(1/2分频),50Hz(工频)


三、装置特点

(1) 适用于各种电压等级,各种谐振频率(1/3分频、1/2分频、工频、3倍频、6倍频)适用范围广泛;
(2) 无需整定和调试,开机后自动进入运行状态,维护量小; (3) 可区分铁磁谐振,过电压,单相接地;
(4) 自动显示,记录单相接地、铁磁谐振发生时间及相关参数(谐振频率、幅值);
(5) 可存储100次故障信息供追忆和显示,掉电100年数据不丢失;
(6) 可配置RS485通信接口,标准MODBUS规约;
(7) 所有报警信号均提供继电器接点输出。
